如何測量旋轉扭矩

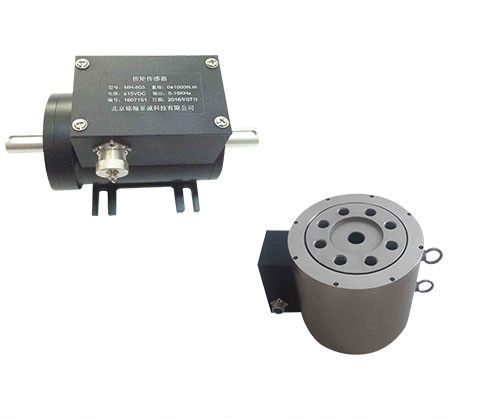

旋轉扭矩是使得可以自由旋轉的東西連續（360o）所需的力。旋轉扭矩可以通過旋轉扭矩傳感器測量。旋轉扭矩傳感器或換能器通過將扭矩轉換成電信號來測量旋轉扭矩。

為您的應用選擇扭矩傳感器取決于許多因素，例如長期可靠性，物理限制，便攜性和預算。

測量旋轉扭矩的一種方法是對軸進行應變測量。在該過程中，一個或多個應變儀直接粘合到旋轉的軸上。當軸由于施加的扭矩而變形時，粘合的箔應變計中的電阻也會變形?；菟雇姌驅㈦娮枳兓D換為校準輸出信號。

直接扭矩傳感器測量通常優于遠程或間接計算扭矩的方法。測量旋轉扭矩的另一種方法是將換能器安裝在機器機組中作為在線預測量傳感器。

無線扭矩單元由與標準工業法蘭在線連接的旋轉扭矩變壓器組成。旋轉扭矩變換器通過無線傳輸耦合到組件的靜止部分。固定環形天線將功率引入旋轉扭矩單元上的嵌入式天線。

感應電源將激勵電壓提供給應變儀，并為安裝在扭矩傳感器中的無線電發射器供電。然后，無線電發射器調制應變信號以便傳輸?shù)焦潭ㄌ炀€。

另一種測量旋轉扭矩的方法是使用夾緊式套環。夾緊式扭矩傳感器是預先校準的彎曲梁，安裝在夾緊在軸上的兩個軸環之間。適當間隔的刀刃提供精確，可靠的軸扭矩測量，而不會損壞或修改軸。夾緊式扭矩傳感器可處理3至32英寸的軸直徑，最高可達100,000馬力。
