MH806A小型靜態扭矩傳感器

MH806A型靜態扭矩傳感器小型法蘭連接，MH806A系列反作用力矩傳感器結構緊湊，堅固且無需維護，具有許多優點。傳感器基于應變計技術，可提供高精度的信號傳輸。MH806A系列扭矩傳感器設計用于在順時針和逆時針?lè)较蛏弦愿呔葓?zhí)行靜態扭矩測量和動態旋轉（有限角度）。傳感器使用與被測部件對齊的法蘭 - 法蘭連接測量小反作用力矩水平。它的設計帶有一個中心通孔，可以穿過軸，電纜或管道。主要應用領域包括執行器和閥門測試，緊固件測試，泵測試和機器人手臂關節扭力監測。

一、技術參數：

測量范圍：2N.m、5N.m、10N.m、20N.m、50N.m、100N.m（可選）

外供電源：5- 24VDC、±15VDC、24VDC

輸出信號：≈1mV / V、5-15KHz、4-20mA、0-5V、0-10V

測量精度：±0.5%F·S ; ±0.2%F·S ; ±0.1%F·S

過載能力：120%~150%F·S

響應頻率：100μs

工作溫度：-20°~ +60°

重 復 性：±0.1% F? S

非 線 性：±0.1% F? S

零點溫飄：±0.2% F? S

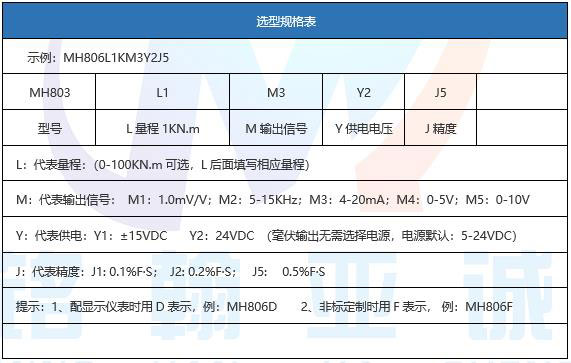

二、產品規格選擇：

產品規格選型根據客戶不同要求選擇所適合的參數

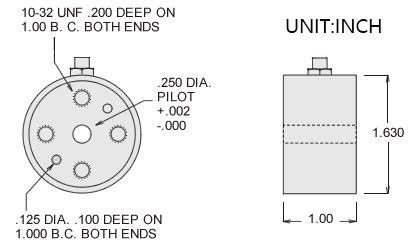

三、外形尺寸：

     尺寸單位：英寸（特殊尺寸可定制）

外形尺寸量程范圍0-100N.m
